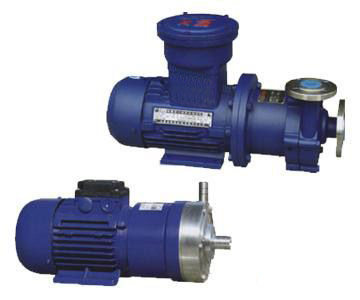

CQ工程塑料磁力泵

CQ工程塑料磁力泵

一、CQ工程塑料磁力泵概述

    《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。89-TQ786/JB系列磁力泵型式及基本参数符合CQ工程塑料磁力驱动离心泵(简称磁力泵),通常由电动机,磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力,完全无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而完全无泄漏。





二、CQ工程塑料磁力泵主要材料及用途

    工程塑料磁力泵选用耐腐蚀增强聚丙烯材料制造。适用于石油、化工、制药、电镀、环保、食品、水处理科研机构国防工业等单位抽送酸、碱、油类、毒液稀有贵重液、挥发性液体、以及循环水设备配套。特别适合易漏、易燃、易爆液体的抽送,选用此泵更为理想。





三、CQ工程塑料磁力泵性能参数

径 (mm)

扬程
(m)

流量
(L/min)

电机功率 (KW)

电源电压 (V)

进口

出口

10CQ-3 F

10

10

3

19

0.025

220

14CQ-5 F

14

10

5

20

0.038

220

14CQ-8 F

14

10

5

20

0.12

220/380

16CQ-8 F

16

12

8

30

0.12

220/380

20CQ-12 F

20

14

12

50

0.37

220/380

25CQ-12 F

25

20

12

80

0.37

220/380

25CQ-15 F

25

20

15

110

1.1

220/380

32CQ-15 F

32

25

15

110

1.1

220/380

32CQ-25 F

32

25

25

90

1.1

220/380

40CQ-20 F

40

32

20

180

1.5/2.2

380

50CQ-25 F

50

40

25

240

4

380

50CQ-32 F

50

40

32

220

4

380







四、CQ工程塑料磁力泵安装和使用

    1、磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝 上。

    2、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底 阀。

    3、泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。

    4、检查电机旋转方向是否与磁力泵转向标记一致。

    5、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

    6、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。





五、CQ工程塑料磁力泵使用注意事项

    1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动时 所造成时空载运转。

    2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

    3、磁力泵在使用中环境温度应小于40℃,电机温升不得超过75℃。

    4、被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃,金属泵的使用温 度<100℃,输送吸入压力不大于0.2mpa,最大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。

    5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。 6、磁力泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向 窜动1.5~2mm时,应 更换轴承和轴向动环。



六、CQ工程塑料磁力泵订购需知:

一、如您需要订购CQ工程塑料磁力泵;需确定:
    1、CQ工程塑料磁力泵;流量、扬程、自吸高度
    2、CQ工程塑料磁力泵配套功率、WQ不锈钢磁力泵;工作电压
    3、CQ工程塑料磁力泵;进出口径
    4、CQ工程塑料磁力泵;过流介质 以便我们技术人员为您准确选择。

二、若已由设计单位已选好CQ工程塑料磁力泵;产品型号,则直接根据所选型号与上海万经泵业制造有限公司销售部订购。(联系方式见网站底部)

三、若在CQ工程塑料磁力泵;选型过程中存在疑问,欢迎联系我们的在线客服,为您提供满意的服务(联系方式见网站底部)
