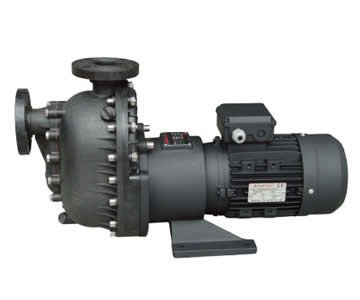

一、ZBF型自吸塑料磁力泵概述

   ZBF塑料型磁力自吸泵简称（自吸塑料磁力泵）是结合新型纳米材料、自吸结构和磁力传动技术，并经过公司技术人员反复研究试验而成功的高新技术产品，具有自吸性能、耐腐蚀、无泄漏等优点。



二、ZBF型自吸塑料磁力泵材质

    过流部件材质：PP（增强聚丙烯）、PVF2（聚偏二氟乙烯）
    联接方式：丝口、软管、活接、法兰
    流量Q：1.5～60m3/h
    扬程H：8～32m
    功率N：0.37～15kw
    介质温度(t)：0～60℃



三、ZBF型自吸塑料磁力泵工作原理

    自吸塑料磁力泵采用外混式轴向回水结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着流速的减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气排净，使泵内形成一定的真空度，达到自吸的作用。



四、ZBF型自吸塑料磁力泵型号意义



五、ZBF自吸式塑料磁力泵产品特点

    1、ZBF自吸塑料磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵的机械密封无法避免的跑，冒，滴之蔽病，磁力泵选用耐腐蚀，高强度的增强聚丙稀、四氟合金、氮化硅，碳石墨，钢玉陶磁，作为制造材料，并采用不锈钢的连接架，为客户解决了老为环境空气腐蚀而经常更换联接架而烦恼。

    2、即有ZBF型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，具备了自吸性能好，自吸 时间短，效率高，并能在无液的情况下而空载运转，自吸高度4米，因此它具有良好的抗腐蚀性能，并可以使输送介质免受污染。

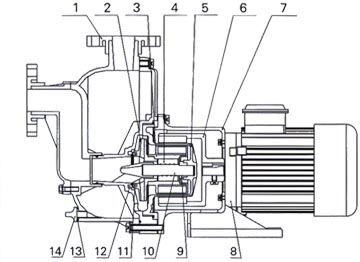

六、ZBF型自吸塑料磁力泵结构图

泵体	增强聚丙烯	8	电机	Y2或YB2
2	叶轮	增强聚丙烯	9	止推环	氮化硅
3	内磁钢总成	铁氧体	10	泵轴	氮化硅
4	轴套	碳石墨	11	动环	填充四氟
5	隔离套	增强聚丙烯	12	静环	氮化硅
6	外磁钢总成	铁氧体	13	密封圈	氟橡胶
7	联接架	HT200	14	排水螺栓	增强聚丙烯

七、ZBF型自吸塑料磁力泵性能参数：

型号	口径(mm)		流量 (m3/h)	扬程 (M)	汽蚀余量 (NPSH)r(m)	电机功率 (KW)	转速 (r/min)	电压 (V)	频率 (HZ)
	进口	出口
ZBF32-105	32	32	6.5	10	5	0.75	2900	380	50
ZBF32-115				16	5	1.1	2900	380	50
ZBF32-125				20	5	1.5	2900	380	50
ZBF40-105	40	40	10	10	5	1.1	2900	380	50
ZBF40-115				16	5	1.5	2900	380	50
ZBF40-125				20	5	2.2	2900	380	50
ZBF50-125	50	50	12.5	20	5	3	2900	380	50
ZBF50-160				32	5	4	2900	380	50
